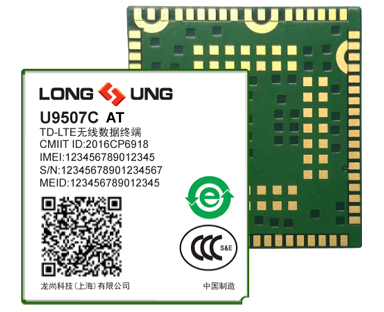

U9507C AT 是龍尚科技推出的一款車規級 LTE Cat4 無線通信模塊

U9507C AT 是龍尚科技推出的一款車規級 LTE Cat4 無線通信模塊，基于高通 MDM9628 車載前裝芯 片研發，按照 IATF 16949:2016 汽車行業質量管理體系標準而制造，并在整個生命周期內完全遵循車規級 產品的質量流程，包括 PPAP、8D、DFMEA、PFMEA 等，可以經受嚴苛的高低溫、震動等惡劣環境的考 驗，同時具有優越的防靜電和防電磁干擾功能。模組內置豐富的網絡協議，集成多個標準接口。可以工作 在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/CDMA/GSM 等多種制式。

在 LTE-TDD/LTE-FDD 制式下，U9507C AT 上下行速率可以達到 50Mbps 和 150Mbps，在沒有 LTE 覆蓋的情況下，U9507C AT 還可以可靠安全地注冊到 3G（TD-SCDMA/UMTS/EVDO）或 2G （EDGE/GPRS/CDMA）網絡。

U9507C AT 除了提供高速數據接入，還提供短信、語音通話等功能，汽車級制造和品質流程使其尤其 適用于車載前裝相關領域，如車載導航系統、車輛遠程、遠程車輛診斷、車載無線路由器、車隊管理、 車輛追蹤、車載信息娛樂系統等。

基本特性

• 電壓范圍：3.3V-4.2V
• 低功耗：- 休眠模式：3mA       - 關機電流：16 μA
• 尺寸：31.0mm×30.0mm×2.4mm
• 重量：約5 g
• LGA封裝
• 溫度范圍：-40°C to +85°C
3GPP TS27.005/ TS27.007,3GPP2 和
其他增強型型AT命令


頻段配置：

• LTE-TDD 四頻 Band 38/39/40/41

• LTE-FDD 四頻 Band 1/3/5/8

• TD-SCDMA 雙頻 Band 34/39

• UMTS 雙頻 Band 1/8

• EVDO 單頻 BC0

• CDMA1x 單頻 BC0

• GSM 雙頻 Band 3/8

數據傳輸:

• LTE-FDD up to 150 Mbps DL,50 Mbps UL
• LTE-TDD up to 130 Mbps DL,35 Mbps UL
• DC-HSPA+ up to 42.2Mbps DL,5.76Mbps UL
• TD-SCDMA up to 4.2 Mbps DL,2.2 Mbps UL
• 1xEV-DO ReA up to 3.1Mbps DL,1.8Mbps UL
• EDGE class 33: 296kbps DL,236.8kbps UL
• GPRS class 33: 107kbps DL,85.6kbps UL

GNSS:

• 支持GPS/BeiDou/GLONASS/Galileo/QZSS

• 靈敏度 ：    - 捕獲：-146dBm      - 重捕獲：-158dBm      - 跟蹤：-162dBm

• TTFF （Autonomous @Open Sky）     - 冷啟動：<31s   - 溫啟動：<27S   - 熱啟動：1.8S

• TTFF （XTRA Enabled @Open Sky）   - 冷啟動：<18s   - 溫啟動：<2.5S   - 熱啟動：1.8S

接口：

• 一路USB 2.0 高速接口
• 一個SIM/USIM 接口 3 V / 1.8 V：
• 3路UART接口
• 一路PCM接口
• 2個SDIO接口
• 一個SGMII接口
• 2個IIC接口
• 1個SPI接口
• 天線接口
• GPIO

短信規格：

• 點對點 MO 和 MT      • SMS 小區廣播       • Text 和 PDU 模式

 協議棧：

TCP/ UDP/ PPP/ FTP/ HTTP/ HTTPS/ SMTP*/SMTPS*/ MMS/ FTPS*/ NTP/ PING/ QMI/ SSL/NITZ/ CMUX/ MQTT*
